MeasureWiz 사용설명서

MeasureWiz는 EEG·ECG·EOG·EMG 등 다양한 생체신호를 측정·분석하는 웨어러블 시스템입니다. 측정기 본체와 전용 MeasureWiz 앱으로 신호를 측정·녹화하고 결과를 확인합니다.

웨어러블 생체신호 측정 EEG · ECG · EOG · EMG Bluetooth 5.0

1 제품 개요

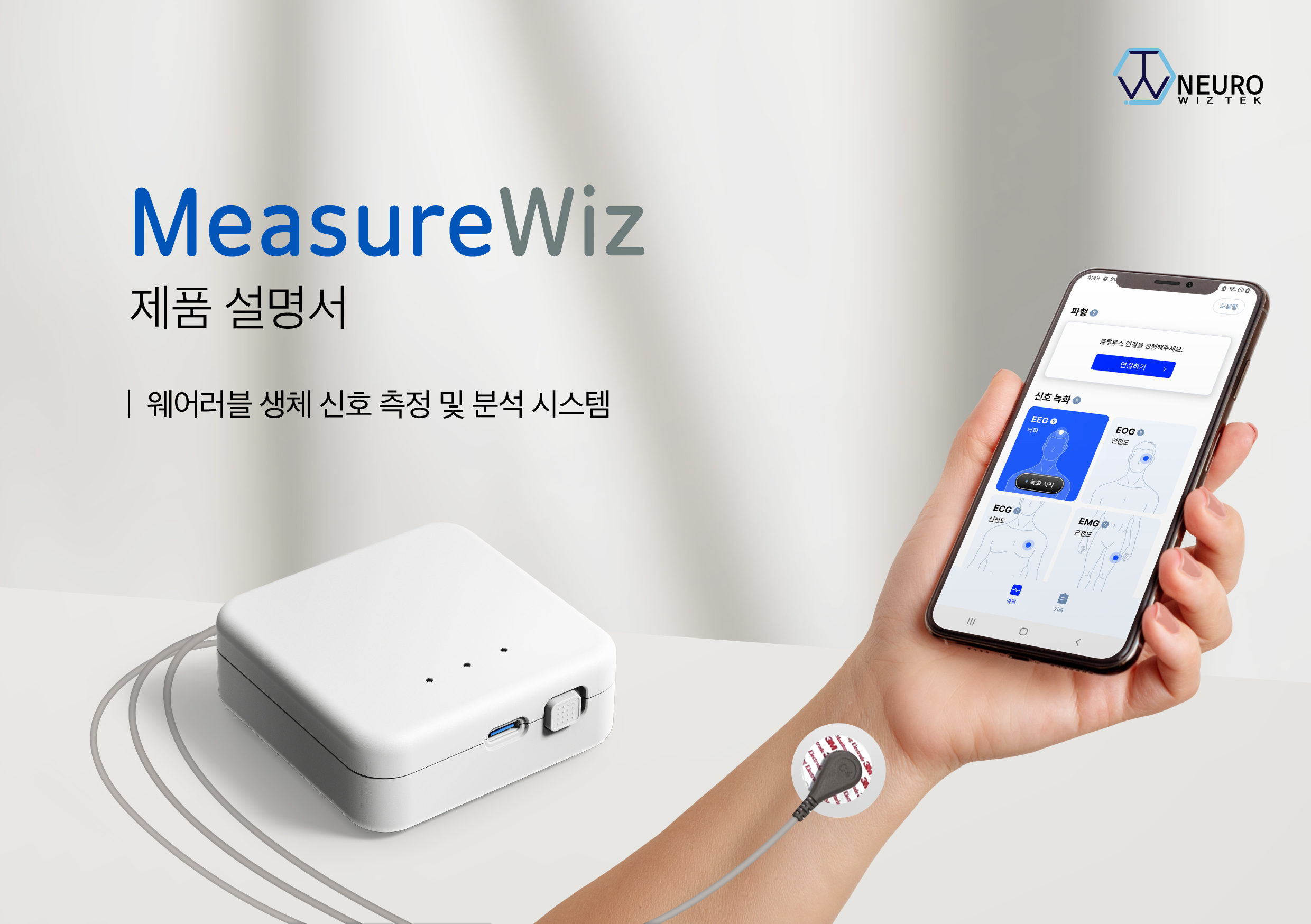

MeasureWiz 제품 및 측정 개요 이미지
  • EEG/ECG/EOG/EMG 등 다양한 생체 신호 측정 가능
  • 웨어러블 타입
  • 블루투스 5.0 무선 통신으로 앱 연동
  • USB 충전식

2 구성품

제품 상자를 열어 아래 구성품이 모두 들어있는지 확인해주세요.

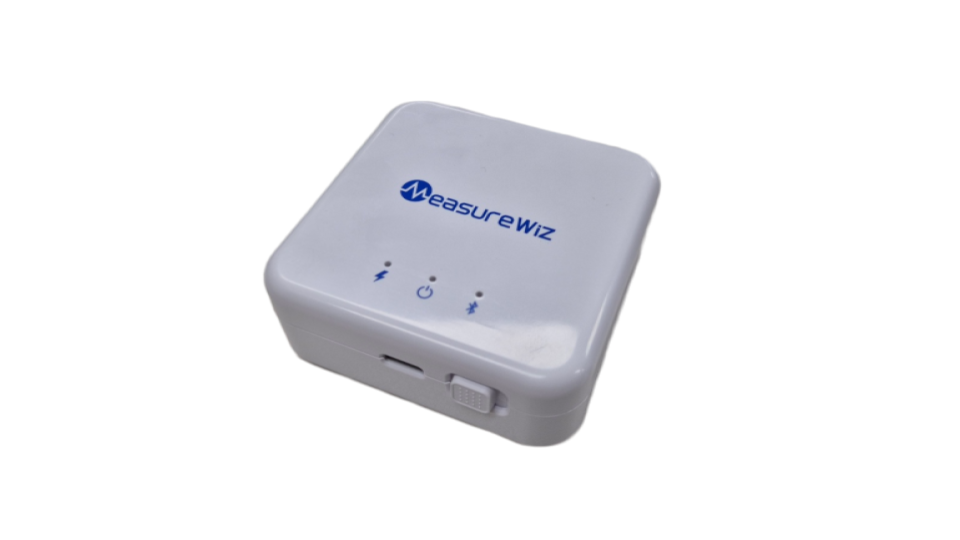

MeasureWiz 측정기
측정기
MeasureWiz 애플리케이션
애플리케이션

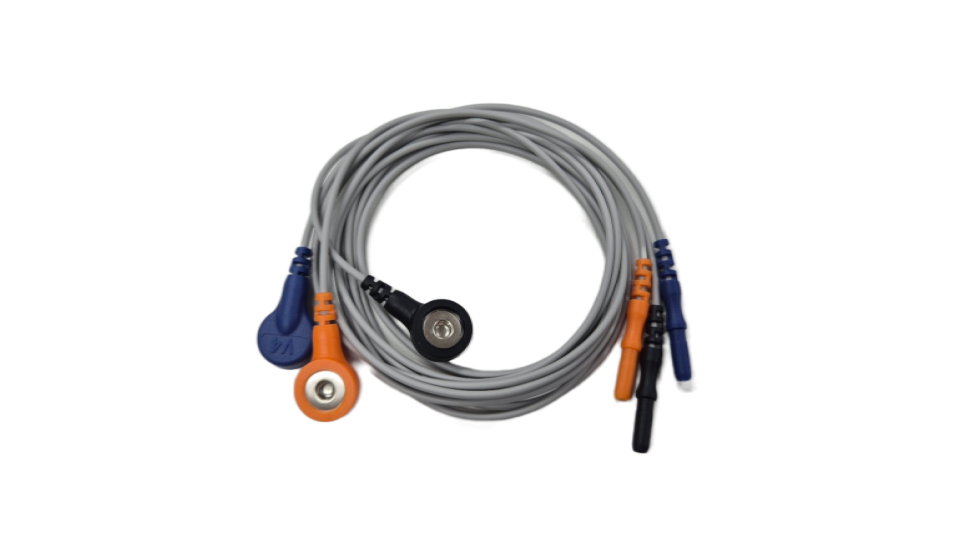

스냅형 전극 케이블
스냅형 전극 케이블 × 3개

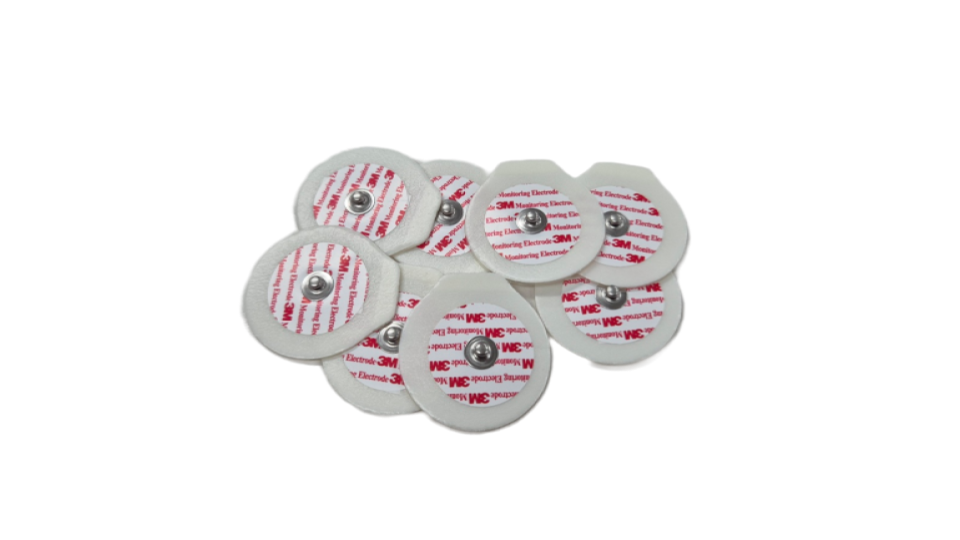

일회용 전극 패드
일회용 전극 패드 × 30개

3 측정 준비(셋업)

  1. 각각의 케이블을 측정기의 ‘SIG’, ‘GND’, ‘REF’ 극에 연결합니다.
  2. 스냅형 전극 케이블과 일회용 전극 패드를 연결합니다.
  3. 전극 패드를 알맞은 측정 부위 피부에 부착합니다. (아래 전극 연결 가이드 참고)
  4. 측정기의 전원을 켜줍니다. (블루투스 연결을 위한 초록색 LED가 켜집니다.)
  5. 스마트폰의 ‘MeasureWiz’ 앱과 블루투스 연결을 합니다.
  6. EEG, ECG, EOG, EMG 중 하나를 선택하여 신호를 측정합니다.

🛠️ 전극 연결 가이드 (측정 신호별)

전극 부착 위치는 측정 부위에 따라 아래와 같이 다릅니다. (SIG=측정, REF=기준, GND=접지)

측정 신호별 전극(SIG·REF·GND) 부착 위치
측정 신호 SIG REF GND
뇌전도 (EEG) 이마 왼편 귀 뒤 뼈 이마 중앙
심전도 (ECG) 왼 발목 오른 손목 왼 손목
안전도 (EOG) 왼 눈썹 위 왼 이마 위 이마 중앙
근전도 (EMG) 상박(이두) 하박 위 하박 아래

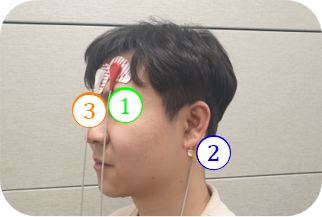

EEG 측정 예시 — 전극 부착 위치
뇌전도(EEG) 측정 예시

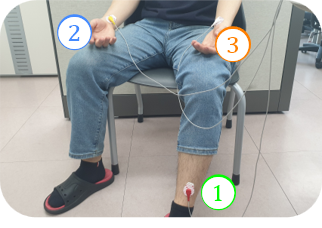

ECG 측정 예시 — 전극 부착 위치
심전도(ECG) 측정 예시

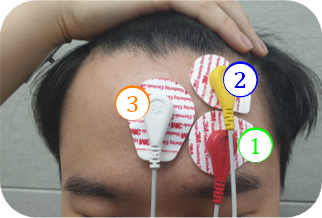

EOG 측정 예시 — 전극 부착 위치
안전도(EOG) 측정 예시

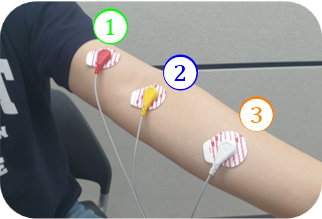

EMG 측정 예시 — 전극 부착 위치
근전도(EMG) 측정 예시

4 애플리케이션 사용법

  1. 블루투스 등록스마트폰의 블루투스 설정에서 ‘MeasureWiz’을 등록합니다.
  2. 블루투스 연결MeasureWiz 앱을 실행하여 블루투스 연결 버튼을 누릅니다.
  3. 생체 신호 선택앱에서 뇌전도(EEG), 심전도(ECG), 안전도(EOG), 근전도(EMG) 중 하나를 선택합니다.
  4. 녹화 시작‘녹화 시작’ 버튼을 누르면 ‘녹화 중’ 문구가 나옵니다.
  5. 저장 단위녹화는 30초 단위로 자동 저장됩니다.
  6. 기록 확인‘기록’을 누르면 저장 위치 폴더(경로: Download > Measure)에서 데이터 자료(.csv 파일)를 불러와 기록된 자료를 확인할 수 있습니다.
  7. 결과 확인측정 신호, 스펙트로그램, 파워 스펙트럼 결과를 확인할 수 있습니다.

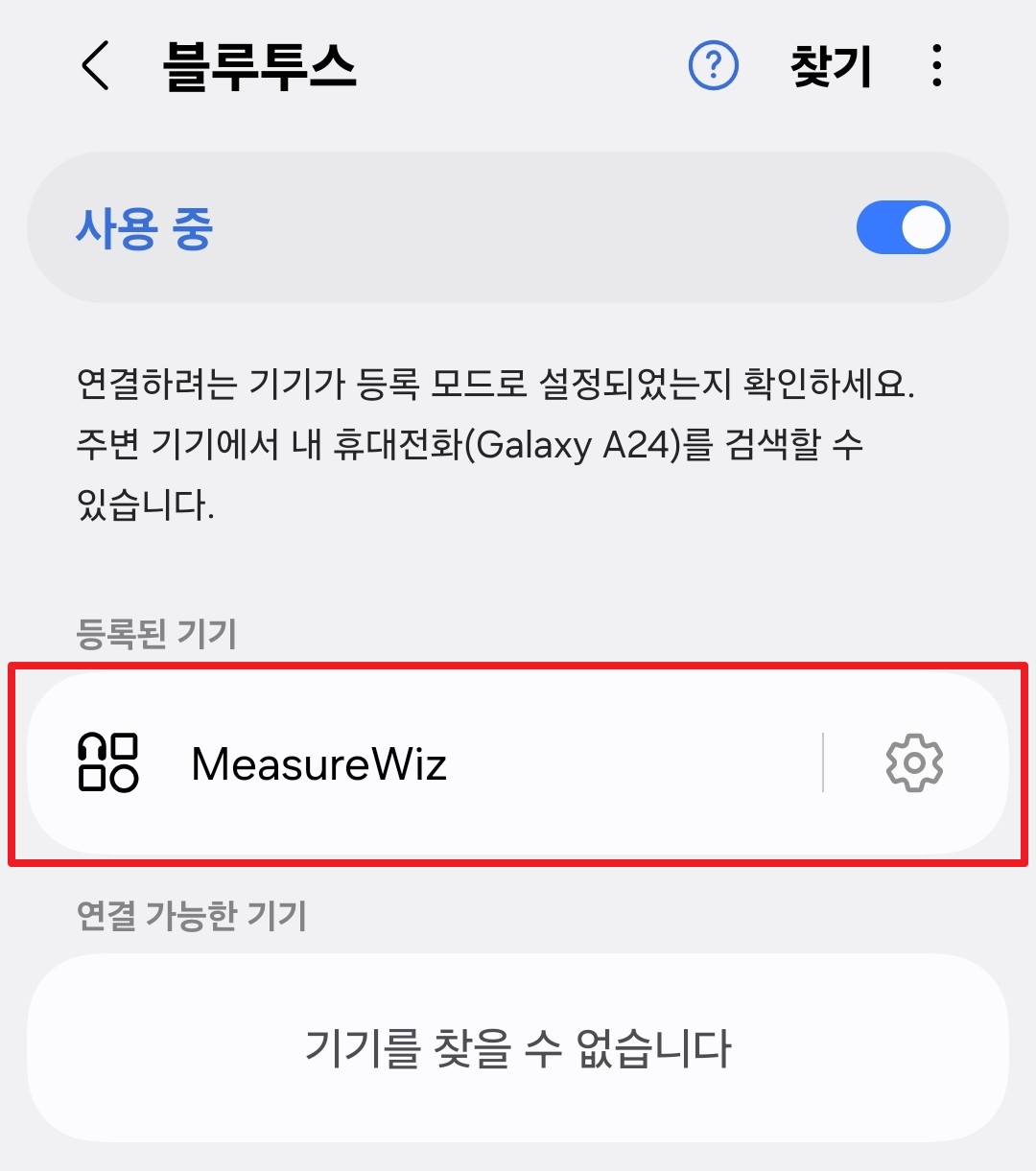

블루투스 등록 화면
1. 블루투스 등록

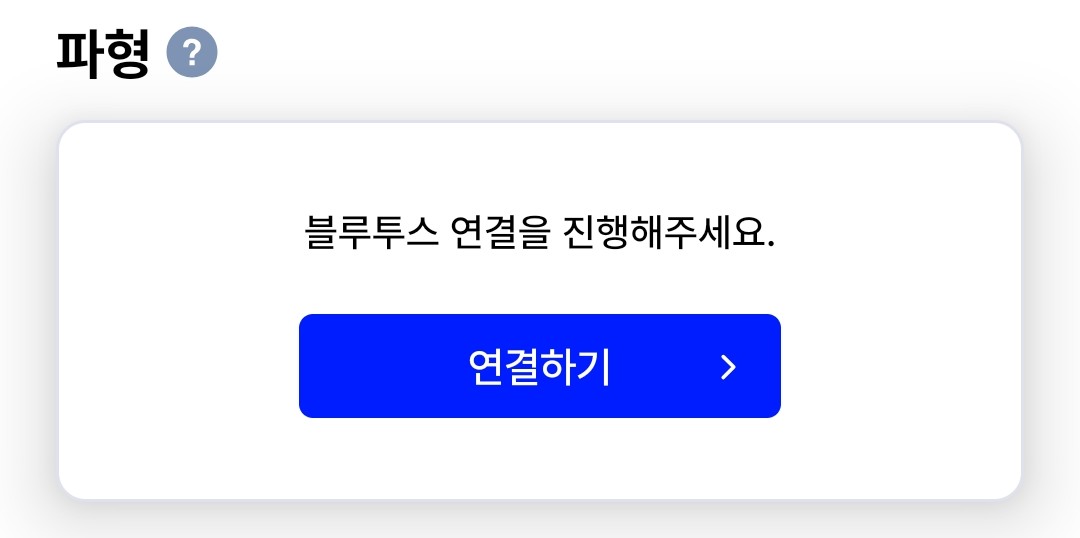

블루투스 연결 화면
2. 블루투스 연결

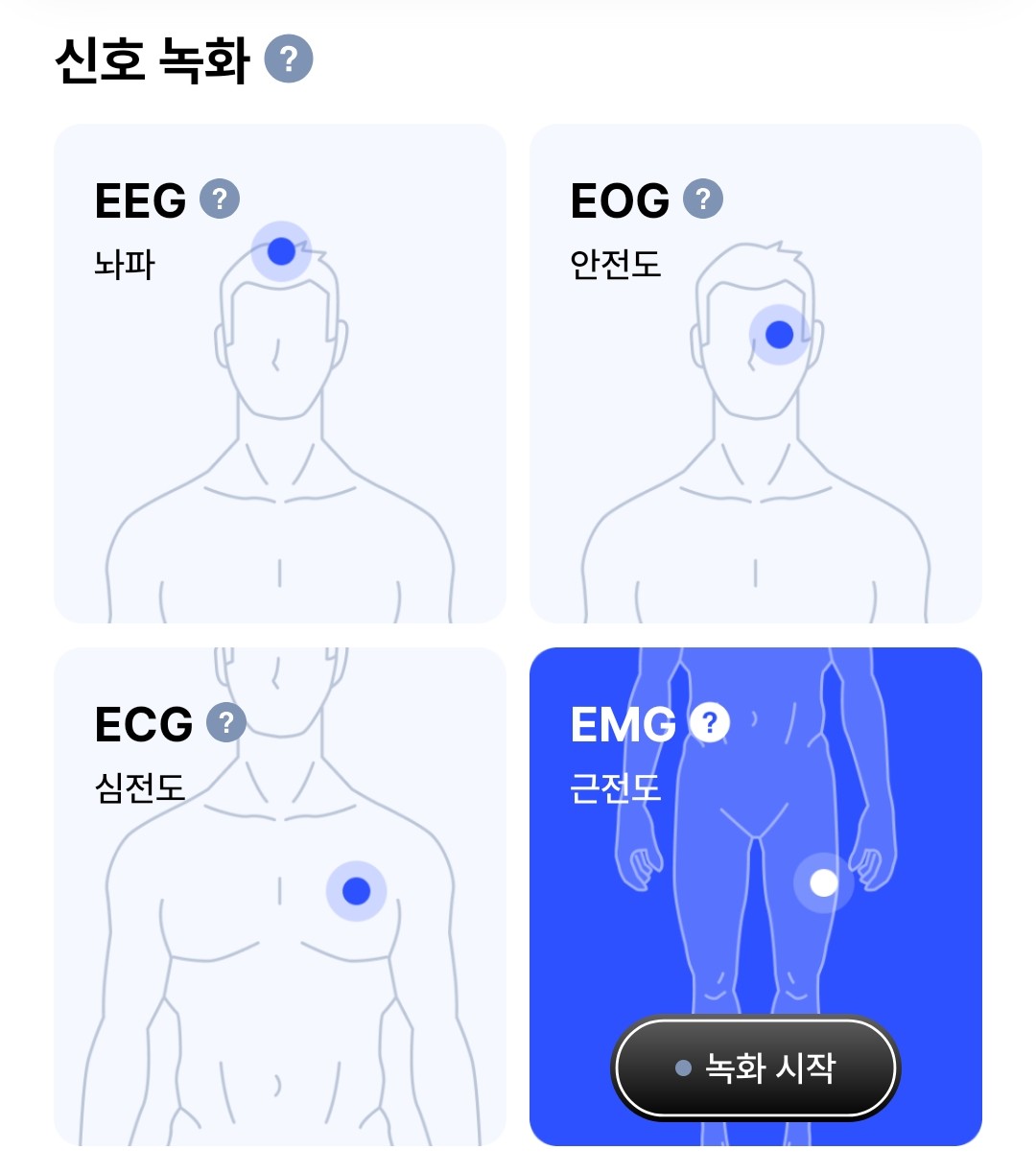

생체 신호 선택 화면
3. 생체신호 선택

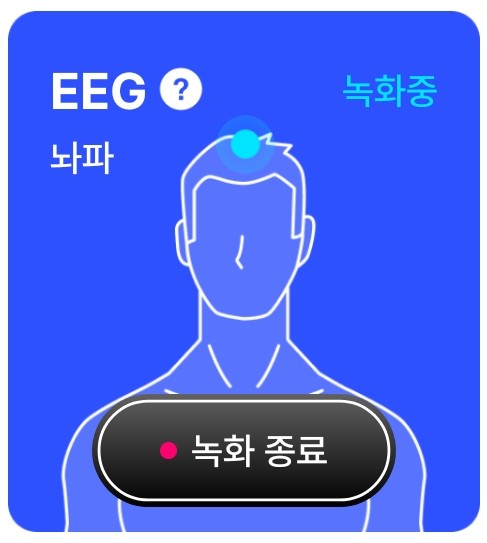

데이터 녹화 화면
4. 데이터 녹화 시작

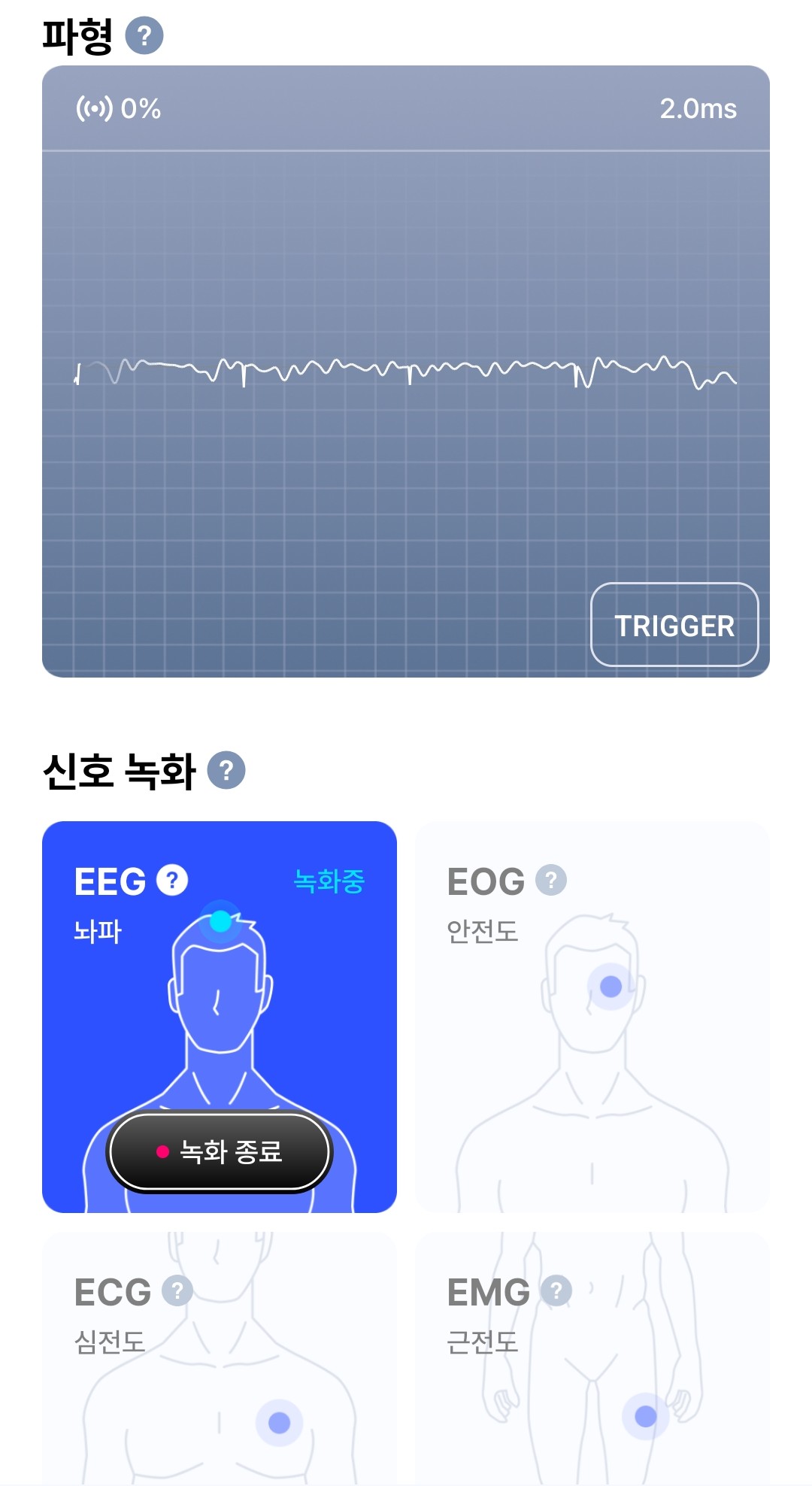

실시간 측정 화면
5. 실시간 측정

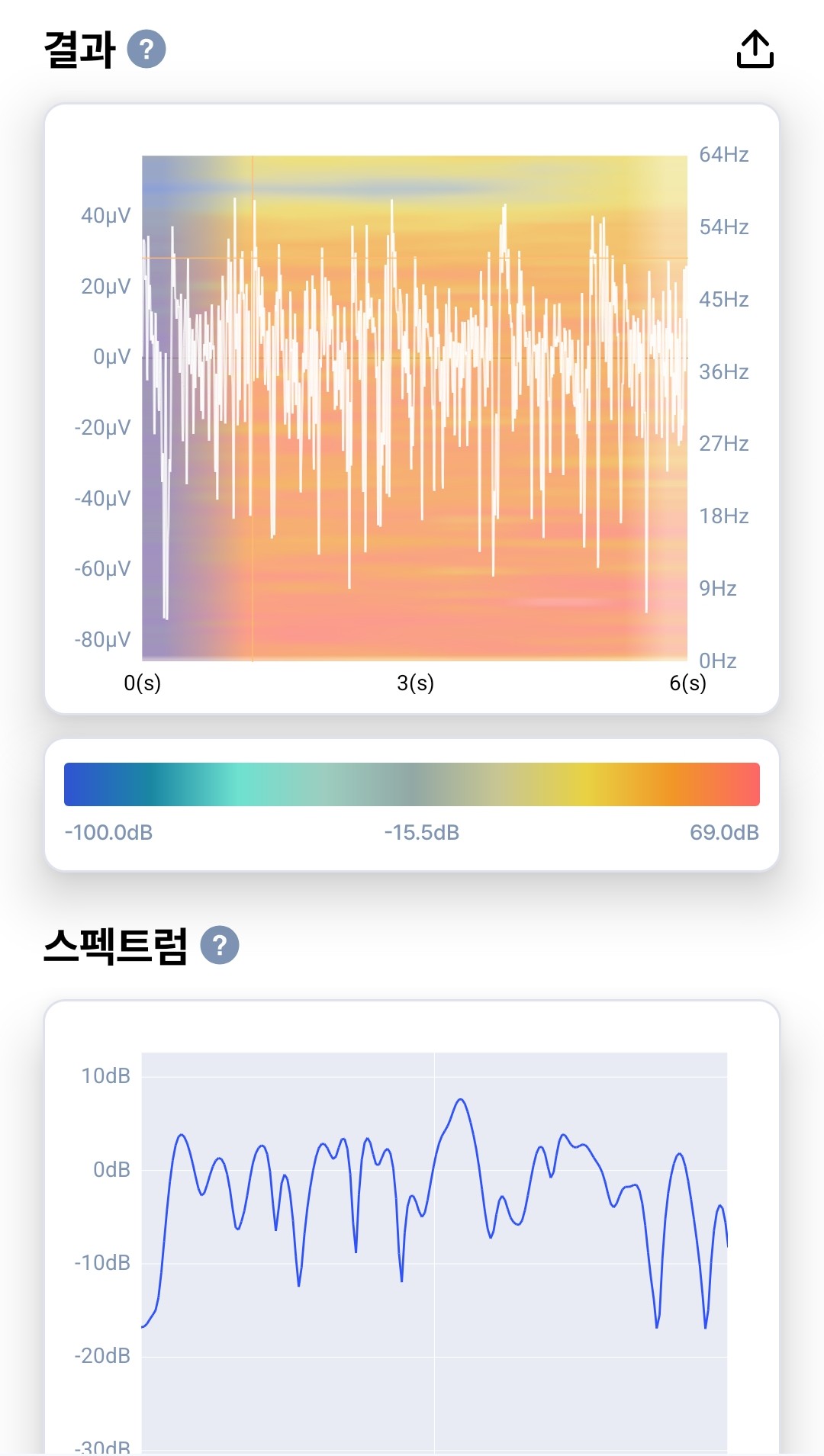

생체신호 기록 결과 화면
6. 생체신호 기록 결과

🧪 패러다임 사용 가이드

스트레스 패러다임을 이용한 측정·분석 방법은 별도 문서에서 안내합니다.

스트레스 패러다임 설명 보기 →

5 충전 안내

측정기 우측 부분의 USB-C 타입 포트에 충전 케이블을 연결하여 충전합니다.

충전 상태 확인

케이블이 정상적으로 연결되면 초록색 LED 불이 들어옵니다.

6 생체신호 측정 예시 영상(튜토리얼)

보다 쉽고 정확한 측정을 위해 아래 튜토리얼 영상을 참고해주세요.

참고

측정기 사용 전, 전극 패드 부착 방법 영상 시청을 권장합니다.
